ㅁ PISTON > 적용사례

::에너지저장::


시스템 내에서 요구되는 기름의 양을 크게 줄이고 오랜 수명을 유지시키면서 동시에 경제적인 해결을 구할 수 있는 유일한 방법은 Piston Accumulator를 사용하는 것이다.

시스템 내의 유압유 소비량이 적을 때 Piston Accumulator는 충전된다.

만약 요구량이 펌프 유출량을 초과하면 적당량의 기름이 Piston Accumulator로 흡수될 것이다.

Piston Accumulator 장착시 작은 유압유 펌프를 사용하여도 모터와 유압유 탱크 탱크로 하여금 요구되는 것보다 많은 량의 파워를 생산하게 되고 발전되는 열의 양이 적어지며 장착과 유지가 단순화되고 구입가와 유지비용을 감소시키게 된다.

::힘의 균형::


Rolling machine에 사용되는 Backing roller 는 미리 설치된 Roller 틈새를 견고하기 위하여 유압으로 압축 응력된다.

이것을 위해 필요한 압력은 Piston Accumulator에 의해 일정수준에서 유지된다.

그래서 한국어큐물레이타의 Piston Accumulator가 성가신 평형 추돌을 대신한다.

[장 점]
관성없음. 균형유지. 평형반응. 낮은 기초 하중. 공간을 차지하지 않는 최소형. 부드러운 충격 흡수. 단순화 작동과 수리.
::압력증가::

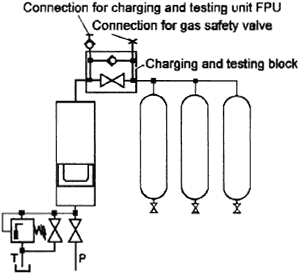

한국어큐물레이타의 질소 Bottle과 Piston Accumulator의 도움으로 충전과 Test block으로 압력을 증가 시키는 시스템으로 구성하여 사용하는 것도 가능하다.

공업용 질소 병을 일반 충진소에서 구입시 120bar를 최대 압력으로 공급되는데 이것은 미리 충전된 압력으로 종종 필요한 압력을 얻기에는 불충분하기 때문에 Piston Accumulator 와 질소Bottle을 설치하고 유압유니토에서 토출되는 압력과 질소충진기 및 테스트블럭등을 설치하여 압력을 증가 시키기 위해 사용된다.

최대 압력을 얻기 위한 과정은 다음과 같다.


ㅁ 질소는 질소Bottle과 Piston Accumulator로 연결되어있어 밸브를 잠그고 질소 충진기와 부스타를 이용하여 공업용 질소 병에서 질소Bottle로 옮겨져야한다.
ㅁ 일단 압력 보정이 발생하면 Piston Accumulator내의 가스는 시스템안의 유압에 의해 압축되고 체크밸브를 통해 질소Bottle로 방출된다.
ㅁ 그리고 나서 유압유가 작동하고자하는 시스템으로 방출되고 질소가스는 질소 Bottle로부터 방출된다.
ㅁ 이 과정은 요구되는 충진압력에 도달할 때까지 반복된다. 피스톤은 출발 위치에 있어야 하고 게이지 밸브는 충진 압력을 체크하기 위해 열어 놓아야 한다.
